卒業設計展ＮＥＷ
 |
まずは、表紙。 何はともあれ、最初が肝心。 |
 |

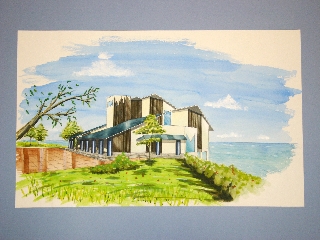

こちらは透視図 雲の色も鮮やかです。 |
 |
配置図兼１階平面図。 設計要旨、設計概要、地図 なども載せて、自分の図面を アピールします。 |
 |

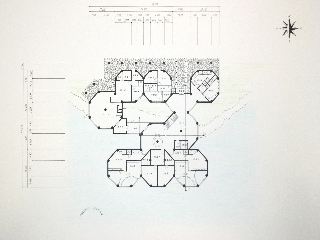

１階平面が 描かれています。図面を「魅せる」 プレゼンテーションテクニックも必要。 頭を悩ませます。 |
 |

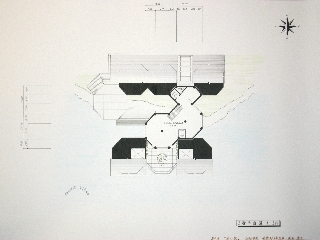

2階平面図 １階との整合性を考えて。 |
 |

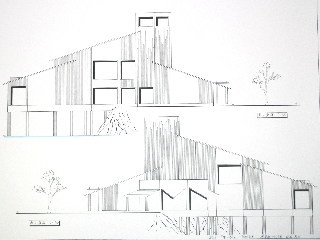

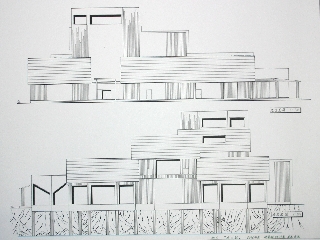

立面図。東西南北４方向を描きます。 平面に角度がついている場合は屋根 の見え方などが複雑になります。 （左の図面では東西立面の切り妻 屋根部分など） |
 |
|
 |

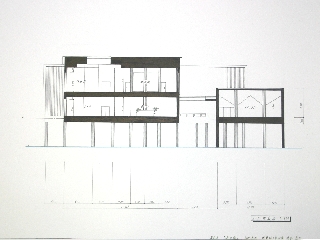

断面図。 ある部分を切った、切断面を描きます。 おさまり等に注意しつつ、 など自分のイメージを表現します。 |
 |

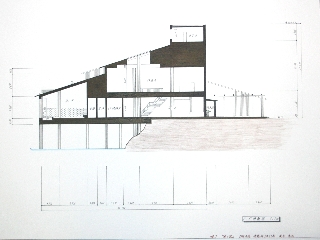

断面図 2。 先ほどとは別の断面を表現します。 |
